互联网模型

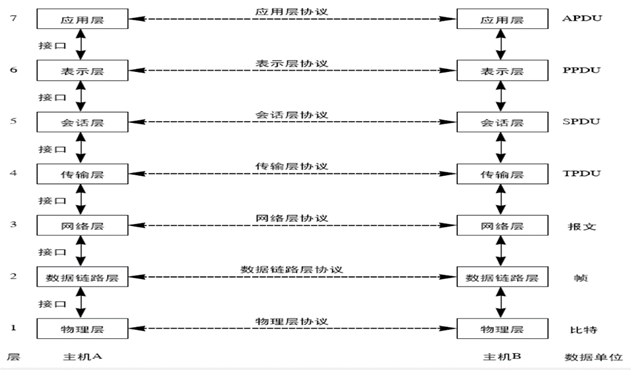

一、 ISO/OSI的七层模型

第七层 应用层-APDU（为用户提供服务，给用户一个操作界面）
第六层 表示层-PPDU（数据提供表示；加密；压缩）
第五层 会话层-SPOU（确定数据是否需要进行网络传递）
第四层
	传输层-TPDU（1.对报文进行分组（发送）、组装（接收）；2.提供传输协议选择二选一：TCP（可靠、准确、慢）、UDP（不可靠、慢）；3.端口封装；4.差错校验）
第三层 网络层-报文分组（IP地址编址；路由选择：静态路由、动态路由）
第二层 数据链路层-帧（MAC地址编址、MAC地址寻址；差错校验）
第一层 物理层-比特（数据实际传输，电气特性定义）

二、 ISO/OSI七层模型注意事项

1、上三层（应用层、表示层、会话层）为用户提供服务的

2、下四层（传输层、网络层、数据链路层、物理层）负责实际数据传输

下四层的传输单位：
传输层：数据段（报文）
网络层：数据包（报文分组）（大小不能超过：2的16次方=65535Byte）
数据链路层：数据帧
物理层：比特 （位）

3、越是上层越智能，可以识别所有当前层以下的数据，越贴近用户；

越是下层，越傻瓜，越贴近硬件。

4、数据发送时，数据从上层向下层传输；

数据接收时，数据从下层向上层传输。

5、数据不能跨层传递，每层之间通过逻辑的接口传递。

6、物理层负责实际数据传递，其他层只是逻辑对应。

7、OSI模型只是理论模型，不能对应实际协议或硬件

交换机		switch	用于相同逻辑网段		不会分割广播域	会分割冲突域
路由器		Router	用于不同逻辑网段		会分割广播域		会分割冲突域
以太网（Ethernet）：	工作在数据链层的网络
		冲突域：
				网桥：		分割冲突域
				中继器：	信号还原
				集线器：

网络层			设备：路由器			协议：IP地址
数据链层		设备：交换机			协议：MAC地址

==交换机通信原理==

电脑A---S1---电脑B
电脑A：
	（源）SIP：	A（已知）
	（目标）DIP：	B（局域网：询问）（广域网：DNS查询）
		SMAC：	A（已知）
		DMAC：	B（ARP协议：地址解析协议）	AP---》mac
						（先查MAC地址表，再查ARP协议）

==查询和处理未知MAC地址==

电脑查询MAC地址表：（cmd---arp -a）
					双方通信（局域网），才能建立
					Mac表是临时存储的
					电脑mac表记录信息：IP---MAC
		Arp协议：发送arp广播

三、局域网如何通信？

网络层： 设备：路由器、IP址
数据链路层： 设备：交换机（不认识IP地址）、MAC地址
通信需要知道以下内容：
源IP=SIP（已知）
目标IP=DIP（局域网：询问或查询）（广播域：DNS查询）
源MAC=SMAC（已知）
目标MAC=DMAC（先查MAC表；ARP协议：地址解析协议，IP-MAC）

三、 交换机

1. 原理：用于同一个逻辑网段通信，不能分割广播域

2. 泛洪：在数据链路层，泛洪MAC地址（泛洪地址：FF-FF-FF-FF-FF-FF）

3. 交换机中查询MAC地址：

先查MAC表（优先级）：交换机MAC表记录信息：接口号-MAC

4. 电脑查询和处理未知的MAC地址：

1）MAC地址表：查询命令（arp空格-a）
2）MAC地址表需要直接通信，才能建立，MAC表临时存储
3）ARP协议：发送ARP广播

==广播和泛洪区别：==

广播：是网络层的广播，广播的是IP地址
泛洪：是数据链层的泛洪，泛洪的是MAC地址
			泛洪地址：FF-FF-FF-FF-FF-FF
广播域：广播可以到达的范围（广播域范围可以等价于局域网）
广播在网络层，广播的是IP地址。
单网段广播地址：192.168.28.255
全网段广播地址：255.255.255.255

==每层功能==

7、应用层：为用户提供服务，给用户提供一个操作界面
6、表示层：为数据提供表示、加密、压缩
5、会话层：确定数据是否需要进行网络传递
4、传输层：
	对报文进行分组和组装
	提供数据传输协议的选择
			TCP（传输控制协议）：可靠，面向连接的传输协议
									（可靠、准确、慢）
			UDP（用户数据报协议）：不可靠，面向无连接
									（快，不可靠）
	端口封装：		源端口		目标端口
	差错校验：		TCP：差错重传（打电话）
					UDP：差错丢弃（发短信）
3、网络层：
	IP地址编址：写入源IP和目标IP
	路由选择
路由器通信原理
电脑A---R1---R2---R3---电脑B
		电脑A：
				SIP：A（已知）
				DIP：B（局域网；询问或查询）（广域网：DNS查询）
		R1：查询路由表（cmd---route print）
直连网段：		不需要特殊配置，在路由网卡设置IP的同时，直连网卡如果到达就写入了路由表（管理距离：0）
非直连网段：
		静态路由：由管理员手工指定路由路径
					优：不消耗路由器运算资源，管理距离：1
					缺：不适合复杂和大型网络，容易出错
					动态路由：主要由路由器运算生成路由路径
管理员起辅助作用
管理距离：>90
								优：路由器自动运算生成路由表，配置相对简单
								缺：动态路由种类较多，技术难度较高

2、数据链路层			MAC
1、物理层				01010101
